Componentes para amplificadores de radiofrecuencia.

Por: Oscar Toledo Esteva.


Familia Toledo
La electrónica avanzada es cambiante para las nuevas industrias con técnicas complejas y dinámicas, con sus monolitos integrados para radiofrecuencia se construyen sistemas de comunicaciones sorprendentes, que incluímos en computadoras de creación propia que generan cambios.
La industria de los semiconductores en su constante evolución ya fabrica circuitos monolìticos integrados (MMIC - Microwave Monolithic Integrated Circuits) que son amplificadores de radiofrecuencias de banda ancha, y suplen a los transistores al diseñar sistemas de comunicación de alta frecuencia como: LNA (Low Noise Amplifier), osciladores, preescaler, receptores, transmisores, smartphones, repetidoras para radioaficionados, Wi-Fi, Bluetooth, televisión digital, etc, donde evitan auto-oscilación, inestabilidad y acoplan impedancias facilmente sin la polarización que exigen los transistores comunes. Los MMIC resuelven estos problemas para un diseño fiable, donde todos aceptan impedancias de entrada o salida de 50 o 75 ohmios, normalmente tienen dos patas para la masa negativa, una pata de entrada y otra para la señal amplificada. En la fuente de alimentación de un MMIC es imperativo un condensador de desacoplo para evitar la auto-oscilación, esto es recomendable para ciertos MMIC con ganancia alta o donde hay mas etapas amplificadas.

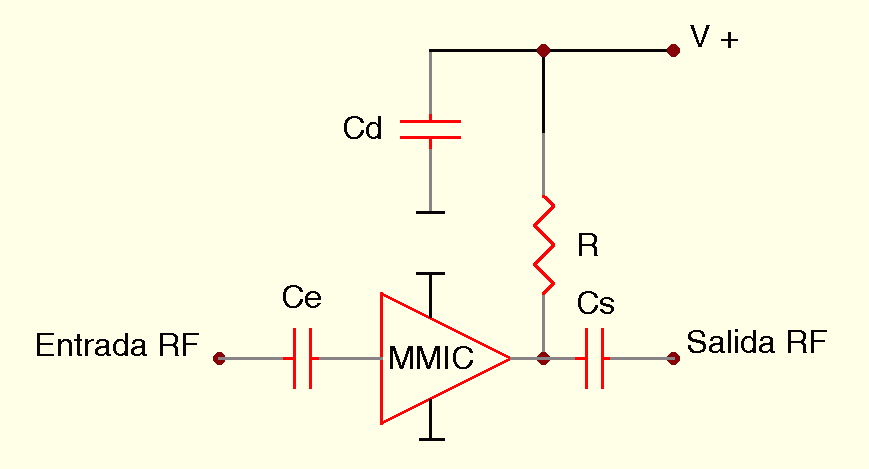

Amplificador de radiofrecuencia

Cuando el voltaje es igual o cercano al voltaje del MMIC, R puede ser reemplazado por un inductor, y donde el voltaje es mayor a la operación del MMIC se recomienda usar en serie un inductor y R para garantizar una optimización y mayor estabilidad del circuito. El fabricante del MMIC recomienda el valor de R de acuerdo a la frecuencia y el voltaje de alimentación. Una tabla de valores para el usuario se incluye en el manual de referencia del MMIC.

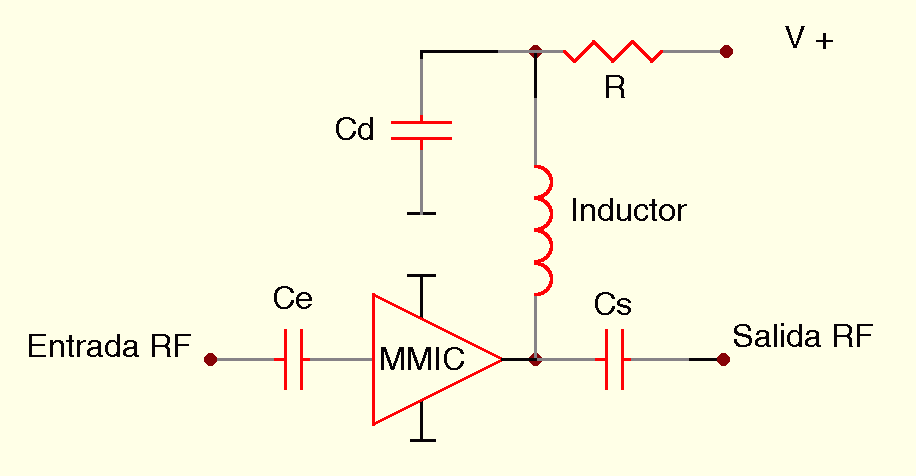

Amplificador de radiofrecuencia optimizado

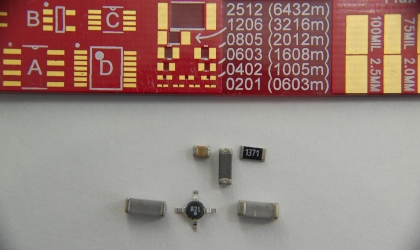

La siguiente lista contiene los componentes básicos para diseñar o construir amplificadores de frecuencia, como: clock driver, filtro SAW, resonadores y cristales de frecuencia, oscilador, varactor, ferrite chip, inductores, transceptores y transistores para RF y MMIC:

Part #DescripciónPackageMarca
MGF4916G 12 GHZ 4V Ultra low noise HEMT GD16 Mitsubishi
SGA2186 MMIC Amp RF 0-5 GHZ .2V 6.7dB SOT-86 Sirenza
SGA2286 MMIC Amp RF 0-5 GHZ 3.5V 14dB Stanford
SGA5386 MMIC Amp RF 0-3,5 GHZ 3.6V 14.9dB SOT-86 Stanford
SGA4263 MMIC Amp RF 0-3.5 GHZ 2.2V 20mA SOT-363-6 Sirenza
ERA3SM MMIC Amp RF 3.6 GHZ 3.2V 16-23dB SOT-86 Minicircuit
UPC2709TB-E3 MMIC Amp Wideband 2.5 GHZ 5V 23dB NEC
MBC13916NT1 Amp RF 2.5 GHZ 2.7V 10-16.5dB SOT-3434R Freescale
MMBTH10LT1 Transistor NPN 650 MHZ 25V 50mA SOT-23 ON
2SC2413K Transistor NPN 300 MHZ 25V 50mA SOT-346 ROHM
2SC3624 Transistor NPN 250MHZ 60V 150mA SOT-23 NEC
KRC110S-RTK Transistor NPN BIAS 4.7K 250 MHZ 50V 100mA SOT-23 KEC
KRC110S Transistor NPN BIAS 10K 250 MHZ 50V 100mA SOT-23 KEC
UAA3537HN Transceptor celular 800-1900 MHZ Quad Band Phillips
AP112-79 Power Amplifier GaAs Alpha
CES201G88DCB000RB4 Isolation 1880 MHZ 13.5dB Murata
HMC425LP3TR Atenuador 6 bit GaAs MMIC 2.4-8 GHZ 31.5dB WP-9 Hittite
NJG1509 SPDT Switch GaAs MMIC 50 MHZ-3 GHZ MTP6 JRC
TDA5220 Receptor FSK/ASK 430-870 MHZ Infineon
LFD21859DP1A049 Bandpass filter diplexer 859-1920 MHZ Murata
LFL15869MTC1B787 Low pass filter 869.50 MHZ SMD2014 Murata
DPX201990DT-4114A2 824-894 MHZ 1850-1990 MHZ Diplexer TDK
ACPF-7003-TR1G Filter rejection 1850-1910 MHZ Pasaband 60 MHZ Wideband Avago
SAFED881MFL0F05R12 869-894 MHZ SAW filter 50-150 ohms Murata
B39860B4858Z710 85.38 MHZ Saw low loss filter IF bandwidth 14 KHZ TDK
B39431B3760Z810W3 133.92 MHZ (133.76-134.08 MHZ) SAW filter Epcos
NJG1509 SPDT Switch RF JRC
636LC0775M00000 Oscilador 75 MHZ 3.3V CTS
CM200S32768KDZB Cristal 32.768 KHZ 20 PPM 12.5pF Citizen
LGE6212AB2872A Cristal 25 KHZ 20pF LG
ABM3B-14.7456MHZ Cristal 14.7456 MHZ 100 PPM Abracon
FA-128 48.000MB-W5 Cristal 48 MHZ 12pF Epson
ECS-80-CSM7 Cristal 8 MHZ ECS
49SMLB13.500-18GHF-F Cristal 13.5 MHZ Pericom
PBRC-3.58BR-AZ Resonador 3.58MHZ Kyocera
FCR4.19M5T Resonador cerámico 4.19 MHZ TDK
Resonador cerámico 8 MHZ
CHVC376BTRF-E Varactor diode 4-44pF Renesas
SF2049E 915 MHZ SAW filter RFM
ICS95V857AKLFT Clock driver 45-233 MHZ ICS/IDT
B39431B376-Z810 SAW filter 433.92 MHZ Epcos
Ferrite chip 30 Z - 2500 Z
Nanoinductores 2.7nH - 680 nH
Inductores 1 uH - 3300 uH (2.2uH, 4.7uH, 10uH, 22uH, 2uH 8 amp, 10uH 5.4 amp, 22uh 3.4A, 4.7uH 5.50 amp, 6.5uH 5.5 amp)

Pedido mìnimo de 20 componentes de cada pieza, venta en la siguiente dirección:
